Oggi ti presento un progetto del quale vado particolarmente fiero, si chiama “timerino”
I contenuti dell'articolo
Cos’è Timerino?
Timerino è timer per ingranditore, programmabile ed in grado di lavorare sia in modalità lineare che in modalità geometrica (f/stop) realizzato con il microcontroller Arduino.
Perché vado molto fiero di questo progetto?
Perché è stato realizzato dai ragazzi di analogica.it che con la loro passione e competenza sono riusciti a creare questo fantastico timer per ingranditore che non ha nulla da invidiare ai fratelli maggiori commercializzati sui normali canali di vendita.
Trovate tutta la discussione a questo link :
http://www.analogica.it/upgrade-timer-con-keypad-t6797.html
In questa pagina l’ultima versione aggiornata del software :
http://www.analogica.it/upgrade-timer-con-keypad-t6797-426.html
Chi ha creato timerino?
Hanno realizzato timerino
Daniele Lucarelli: primo ideatore del timer e moderatore del forum, è ormai un punto di riferimento della community in tema di giochi ed iniziative
Ciro Mattia Gonano: altro utente storico del forum, ha contribuito alla realizzazione della versione finale di timerino ed alla pagina gitHub pubblica
https://github.com/ciromattia/timerino
Quali versioni esistono di timerino?
Attualmente esistono due diverse release di timerino:
Versione DL-series con display LCD a 7 segmenti e 4 numeri ed una bar a 10 led
Versione CMG-series con display LCD matrix 16×2

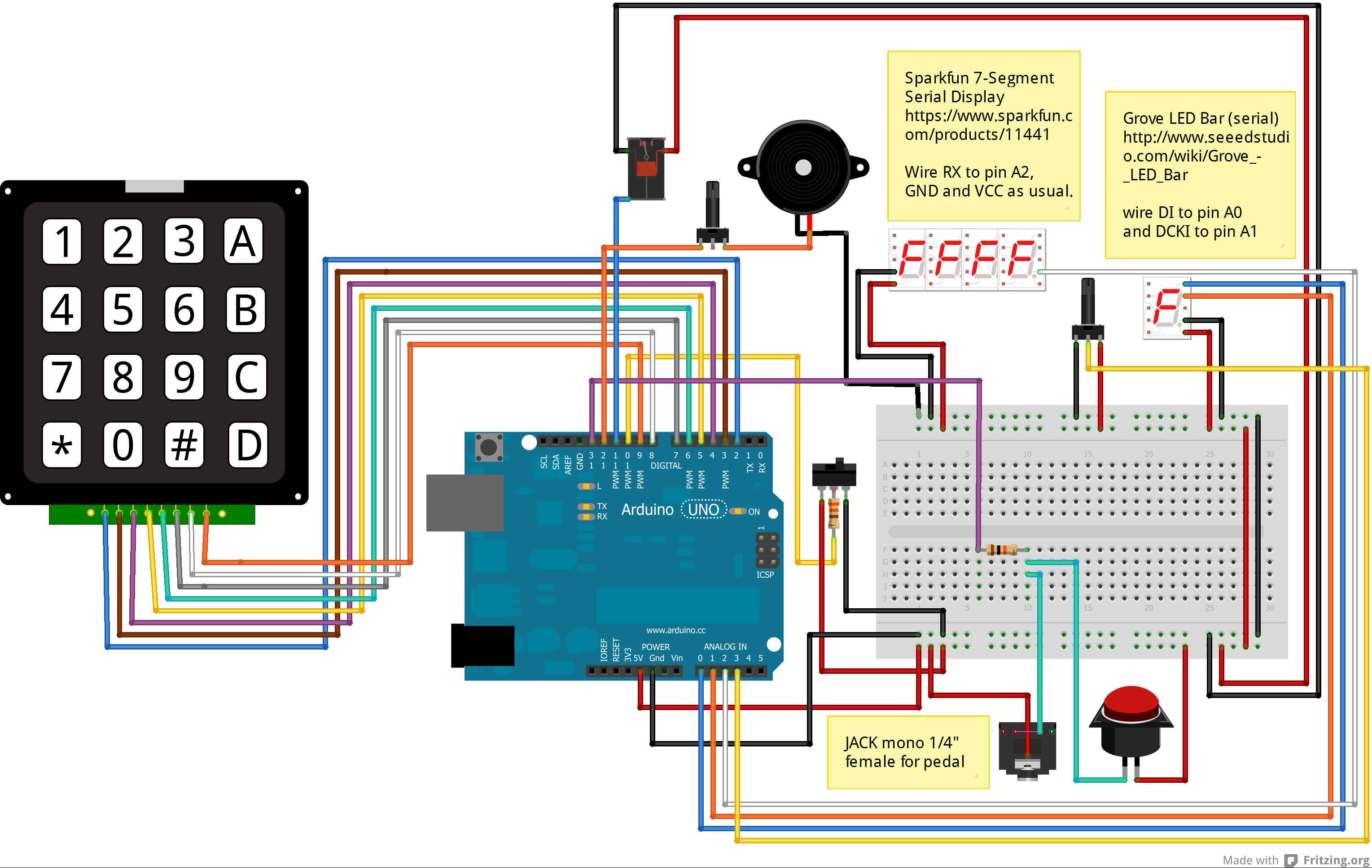

Questo lo schema elettrico della versione DL-series
Questo lo schema elettrico della versione CMG-series
Cosa serve per costruire il timerino?
Se vuoi costruirti un timerino tutto tuo, devi acquistare il seguente Hardware:
- Arduino UNO/Duemilanove
- power supply transformer 12V 1A
- case
- 4×4 keypad
- buzzer
- pushbutton
- female 1/4″ jack and pedal (optional)
- 220V relay
- 2 toggle switch
- 10K resistor
- 330 resistor
Model DL002A specific components:
- 7-Segment 4 number serial LCD display
- Grove LED Bar
Model CMG001A specific components
- 16×2 matrix LCD display
- 1 or 2 potentiometers
Il software aggiornato è scaricabile dal forum a questo link
http://www.analogica.it/upgrade-timer-con-keypad-t6797-426.html
Serve inoltre la libreria Keypad.h scaricabile dal seguente link
http://playground.arduino.cc/code/Keypad
Questa la pagina gitHub pubblica
https://github.com/ciromattia/timerino
Questa un'immagine del timerino in fase di costruzione, postata sul forum dall'utente iz7nct
E questa una versione completa, postata sul forum dall'utente pacher
Che te ne pare di questo progetto?
